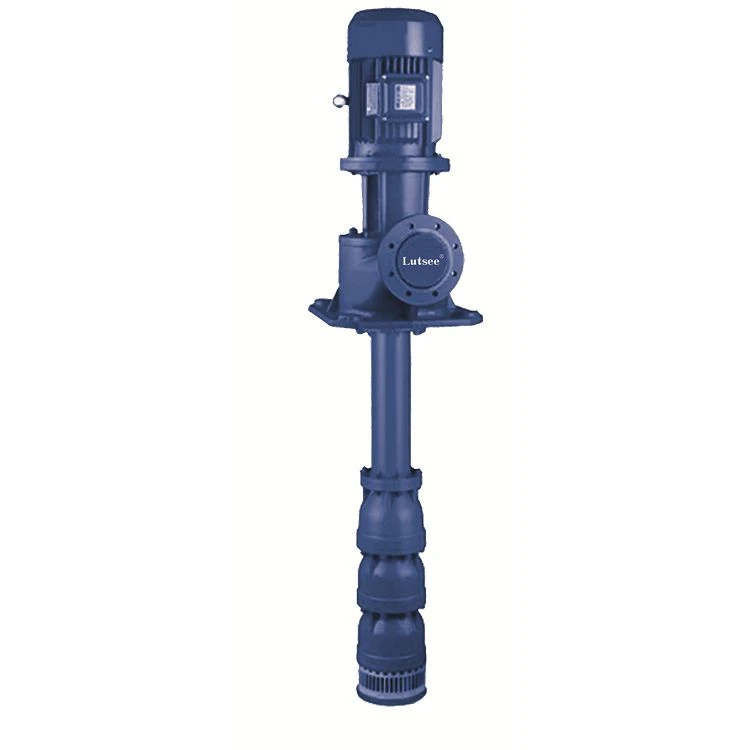

Турбинска пумпа ЈЦ серије се користи за пумпање воде из дубоких бунара или језера у многим различитим сегментима, као што су индустрија, наводњавање фарми и водоснабдевање. Турбинска пумпа ЈЦ серије је специјализована центрифугална пумпа дизајнирана да помера воду из бунара или резервоара који су дубоко под земљом.
Општи увод:
У многим различитим секторима, системи за наводњавање фарми и водоснабдевање, дубоки бунари или језера се пумпају помоћу турбинских пумпи ЈЦ серије. Прилагођена центрифугална пумпа названа турбинска пумпа серије ЈЦ је направљена за транспорт воде из подземног резервоара или бунара. Једна од две основне врсте турбинских пумпи, позната је и као турбинска пумпа дубоког бунара или турбинска пумпа са линијским вратилом.
Два главна типа турбинских пумпи су вертикалне турбинске пумпе и потопљене турбинске пумпе. Потопљене пумпе имају мотор који се налази под водом на дну пумпе, док вертикалне турбинске пумпе имају мотор који се налази изнад земље.
Вертикалне турбинске пумпе се првенствено користе када потопљена пумпа није доступна или за услове конвенционалног мотора монтираног на врху пумпе.
Опсег протока: 5-900м3/h
Домет главе: 20-200м
Снага мотора: 11-520КВ
ОД: 6" до 30"
ЈЦ пумпа за дубоке бунаре је вертикална једностепена центрифугална пумпа са једним усисом. Ова серија пумпи има полуотворено радно коло. Сечиво за мешање је продужено на усисној страни радног кола, а резач који може да дроби влакнасти коров је инсталиран на предњем поклопцу. Може се користити за мешање повратног тока и механичко дробљење током рада како би се спречила блокада.
То је једностепена, вертикална центрифугална пумпа са једном усисном руком. Лопатица за мешање је постављена на продужетку усисне стране радног кола, што је полуотворено радно коло.
Две серије пумпи се првенствено користе за пумпање густе течности, тешке нафте, остатака нафте, замућене течности, муља, малтера, текућег муља и течности која садржи угаљ и пепео кроз градске канализационе канале у термоелектранама, постројењима за коксовање гаса, рафинеријама нафте, челичане, рударство, производња папира, цементаре, фабрике хране, штампарска индустрија и индустрија бојења. Такође се може користити за усисавање течности које садрже блато, песак и шљаку, као и корозивних течности у хемијском, фармацеутском и другим секторима.
2. Начин преноса пумпе: пумпа је повезана са мотором преко еластичне спојнице. Из правца главног покретача, пумпа се окреће у смеру казаљке на сату
Главне апликације:
Индустрије попут рудника, електрана, нафтних поља, итд. Наводњавање фарми, водоснабдевање зграда. итд.
Не. | Модел | Проток (м3/h) | глава (м) | Снага (кв) | Брзина (о/мин) | Ефф. ( проценат ) | Макс. ОД (мм) |
1 | 150ЈЦ(Р)20-9×4 | 20 | 36 | 4 | 2900 | 67 | 143 |
2 | 150ЈЦ(Р)20-9×5 | 45 | 5.5 | ||||
3 | 150ЈЦ(Р)20-9×6 | 54 | 5.5 | ||||
4 | 150ЈЦ(Р)20-9×7 | 63 | 7.5 | ||||
5 | 150ЈЦ(Р)20-9×8 | 72 | 7.5 | ||||
6 | 150ЈЦ(Р)20-9×9 | 81 | 11 | ||||
7 | 150ЈЦ(Р)20-9×10 | 90 | 11 | ||||
8 | 150ЈЦ(Р)20-9×12 | 108 | 11 | ||||
9 | 150ЈЦ(Р)20-9×14 | 126 | 15 | ||||
10 | 150ЈЦ(Р)20-9×16 | 144 | 15 | ||||
11 | 150ЈЦ(Р)20-9×18 | 162 | 18.5 | ||||
12 | 150ЈЦ(Р)32-9×4 | 32 | 36 | 5.5 | 2900 | 67 | 143 |
13 | 150ЈЦ(Р)32-9×5 | 45 | 7.5 | ||||
14 | 150ЈЦ(Р)32-9×6 | 54 | 11 | ||||
15 | 150ЈЦ(Р)32-9×7 | 63 | 11 | ||||
16 | 150ЈЦ(Р)32-9×8 | 72 | 15 | ||||
17 | 150ЈЦ(Р)32-9×9 | 81 | 15 | ||||
18 | 150ЈЦ(Р)32-9×10 | 90 | 15 | ||||
19 | 150ЈЦ(Р)32-9×12 | 108 | 18.5 | ||||
20 | 150ЈЦ(Р)32-9×14 | 126 | 18.5 | ||||
21 | 150ЈЦ(Р)32-9×16 | 144 | 22 | ||||
22 | 150ЈЦ(Р)32-9×18 | 162 | 25 | ||||
23 | 150ЈЦ(Р)50-6.5×3 | 50 | 19.5 | 5.5 | 2900 | 70 | 143 |
24 | 150ЈЦ(Р)50-6.5×4 | 26 | 7.5 | ||||
25 | 150ЈЦ(Р)50-6.5×6 | 38 | 11 | ||||
26 | 150ЈЦ(Р)50-6.5×8 | 52 | 15 | ||||
27 | 150ЈЦ(Р)50-6.5×10 | 65 | 15 | ||||
28 | 150ЈЦ(Р)50-6.5×12 | 78 | 18.5 | ||||
29 | 150ЈЦ(Р)50-6.5×14 | 91 | 22 | ||||
30 | 150ЈЦ(Р)50-6.5×16 | 104 | 25 | ||||
31 | 150ЈЦ(Р)50-6.5×18 | 117 | 30 | ||||
32 | 200ЈЦ(Р)40-21×1 | 40 | 21 | 5.5 | 2900 | 75 | 181 |
33 | 200ЈЦ(Р)40-21×2 | 42 | 7.5 | ||||
34 | 200ЈЦ(Р)40-21×3 | 63 | 11 | ||||
35 | 200ЈЦ(Р)40-21×4 | 84 | 15 | ||||
36 | 200ЈЦ(Р)40-21×5 | 105 | 18.5 | ||||
37 | 200ЈЦ(Р)40-21×6 | 126 | 22 | ||||
38 | 200ЈЦ(Р)40-21×7 | 147 | 25 | ||||
39 | 200ЈЦ(Р)40-21×8 | 168 | 30 | ||||
40 | 200ЈЦ(Р)50-24×1 | 50 | 24 | 5.5 | 2900 | 75 | 181 |
41 | 200ЈЦ(Р)50-24×2 | 48 | 11 | ||||
42 | 200ЈЦ(Р)50-24×3 | 72 | 18.5 | ||||
43 | 200ЈЦ(Р)50-24×4 | 96 | 22 | ||||
44 | 200ЈЦ(Р)50-24×5 | 120 | 25 | ||||
45 | 200ЈЦ(Р)50-24×6 | 144 | 30 | ||||
46 | 200ЈЦ(Р)50-24×7 | 168 | 37 | ||||
47 | 200ЈЦ(Р)63-21×1 | 63 | 21 | 7.5 | 2900 | 75 | 181 |
48 | 200ЈЦ(Р)63-21×2 | 42 | 15 | ||||
49 | 200ЈЦ(Р)63-21×3 | 63 | 18.5 | ||||
50 | 200ЈЦ(Р)63-21×4 | 84 | 22 | ||||
51 | 200ЈЦ(Р)63-21×5 | 105 | 30 | ||||
52 | 200ЈЦ(Р)63-21×6 | 126 | 37 | ||||
53 | 200ЈЦ(Р)80-22×1 | 80 | 22 | 7.5 | 2900 | 75 | 181 |
54 | 200ЈЦ(Р)80-22×2 | 44 | 15 | ||||
55 | 200ЈЦ(Р)80-22×3 | 66 | 22 | ||||
56 | 200ЈЦ(Р)80-22×4 | 88 | 30 | ||||
57 | 200ЈЦ(Р)80-22×5 | 110 | 37 | ||||
58 | 250ЈЦ(Р)110-14×1 | 110 | 14 | 7.5 | 2900 | 75 | 230 |
59 | 250ЈЦ(Р)110-14×2 | 28 | 15 | ||||
60 | 250ЈЦ(Р)110-14×3 | 42 | 22 | ||||
61 | 250ЈЦ(Р)110-14×4 | 56 | 30 | ||||
62 | 250ЈЦ(Р)110-14×5 | 70 | 37 | ||||
63 | 250ЈЦ(Р)130-16×1 | 130 | 16 | 11 | 2900 | 75 | 230 |
64 | 250ЈЦ(Р)130-16×2 | 32 | 18.5 | ||||
65 | 250ЈЦ(Р)130-16×3 | 48 | 30 | ||||
66 | 250ЈЦ(Р)130-16×4 | 64 | 37 | ||||
67 | 300ЈЦ(Р)90-15×1 | 90 | 15 | 5.5 | 1475 | 78 | 320 |
68 | 300ЈЦ(Р)90-15×2 | 30 | 11 | ||||
69 | 300ЈЦ(Р)90-15×3 | 45 | 18.5 | ||||
70 | 300ЈЦ(Р)90-15×4 | 60 | 22 | ||||
71 | 300ЈЦ(Р)90-15×5 | 75 | 30 | ||||
72 | 300ЈЦ(Р)90-15×6 | 90 | 37 | ||||
73 | 300ЈЦ(Р)90-15×7 | 105 | 45 | ||||
74 | 300ЈЦ(Р)90-15×8 | 120 | 45 | ||||
75 | 300ЈЦ(Р)110-17×1 | 110 | 17 | 11 | 1475 | 78 | 320 |
76 | 300ЈЦ(Р)110-17×2 | 34 | 18.5 | ||||
77 | 300ЈЦ(Р)110-17×3 | 51 | 25 | ||||
78 | 300ЈЦ(Р)110-17×4 | 68 | 37 | ||||
79 | 300ЈЦ(Р)110-17×5 | 85 | 45 | ||||
80 | 300ЈЦ(Р)110-17×6 | 102 | 55 | ||||
81 | 300ЈЦ(Р)110-17×7 | 119 | 55 | ||||
82 | 300ЈЦ(Р)150-14×1 | 150 | 14 | 11 | 1475 | 80 | 295 |
83 | 300ЈЦ(Р)150-14×2 | 28 | 18.5 | ||||
84 | 300ЈЦ(Р)150-14×3 | 42 | 25 | ||||
85 | 300ЈЦ(Р)150-14×4 | 56 | 37 | ||||
86 | 300ЈЦ(Р)150-14×5 | 70 | 45 | ||||
87 | 300ЈЦ(Р)150-14×6 | 84 | 55 | ||||
88 | 300ЈЦ(Р)150-14×7 | 98 | 75 | ||||
89 | 300ЈЦ(Р)150-14×8 | 112 | 75 | ||||
90 | 300ЈЦ(Р)180-17×1 | 180 | 17 | 15 | 1475 | 84 | 295 |
91 | 300ЈЦ(Р)180-17×2 | 34 | 25 | ||||
92 | 300ЈЦ(Р)180-17×3 | 51 | 37 | ||||
93 | 300ЈЦ(Р)180-17×4 | 68 | 55 | ||||
94 | 300ЈЦ(Р)180-17×5 | 85 | 75 | ||||
95 | 300ЈЦ(Р)180-17×6 | 102 | 75 | ||||
96 | 300ЈЦ(Р)180-17×7 | 119 | 90 | ||||
97 | 300ЈЦ(Р)180-17×8 | 136 | 110 | ||||
98 | 300ЈЦ(Р)220-13.5×1 | 13.5 | 15 | 1475 | 75 | 295 | |
99 | 300ЈЦ(Р)220-13.5×2 | 27 | 25 | ||||
100 | 300ЈЦ(Р)220-13.5×3 | 40.5 | 37 | ||||
101 | 300ЈЦ(Р)220-13.5×4 | 54 | 55 | ||||
102 | 300ЈЦ(Р)220-13.5×5 | 67.5 | 75 | ||||
103 | 300ЈЦ(Р)220-13.5×6 | 81 | 75 | ||||
104 | 300ЈЦ(Р)220-13.5×7 | 94.5 | 90 | ||||
105 | 300ЈЦ(Р)220-13.5×8 | 108 | 110 | ||||
106 | 400ЈЦ(Р)370-16×1 | 370 | 16 | 30 | 1475 | 80 | 346 |
107 | 400ЈЦ(Р)370-16×2 | 32 | 55 | ||||
108 | 400ЈЦ(Р)370-16×3 | 48 | 75 | ||||
109 | 400ЈЦ(Р)370-16×4 | 64 | 110 | ||||
110 | 400ЈЦ(Р)370-16×5 | 80 | 132 | ||||
111 | 400ЈЦ(Р)370-16×6 | 96 | 160 | ||||
112 | 450ЈЦ(Р)550-27×1 | 550 | 27 | 75 | 1475 | 80 | 430 |
113 | 450ЈЦ(Р)550-27×2 | 54 | 132 | ||||
114 | 450ЈЦ(Р)550-27×3 | 81 | 185 | ||||
115 | 450ЈЦ(Р)550-27×4 | 108 | 280 | ||||
116 | 450ЈЦ(Р)550-27×5 | 135 | 315* | ||||
117 | 500ЈЦ(Р)650-32×1 | 650 | 32 | 90 | 1475 | 80 | 480 |
118 | 500ЈЦ(Р)650-32×2 | 64 | 180 | ||||
119 | 500ЈЦ(Р)650-32×3 | 96 | 250 | ||||
120 | 500ЈЦ(Р)650-32×4 | 128 | 350* | ||||
121 | 500ЈЦ(Р)650-32×5 | 160 | 400* | ||||
122 | 500ЈЦ(Р)900-30×1 | 900 | 30 | 110 | 1475 | 80 | 480 |
123 | 500ЈЦ(Р)900-30×2 | 60 | 225 | ||||
124 | 500ЈЦ(Р)900-30×3 | 90 | 315* | ||||
125 | 500ЈЦ(Р)900-30×4 | 120 | 400* | ||||
126 | 500ЈЦ(Р)900-30×5 | 150 | 560* | ||||
127 | 550ЈЦ(Р)1250-20×2 | 1250 | 40 | 225 | 1475 | 82 | 530 |
128 | 550ЈЦ(Р)1250-20×3 | 60 | 315* | ||||
129 | 550ЈЦ(Р)1250-20×4 | 80 | 400* | ||||
130 | 550ЈЦ(Р)1250-20×5 | 100 | 560* | ||||
131 | 550ЈЦ(Р)1500-22×2 | 1500 | 44 | 280* | 1475 | 82 | 530 |
132 | 550ЈЦ(Р)1500-22×3 | 66 | 400* | ||||
133 | 550ЈЦ(Р)1500-22×4 | 88 | 560* | ||||
134 | 550ЈЦ(Р)1500-22×5 | 110 | 630* | ||||
Ставке означене звездицом (*) су оне које имају високонапонску машину од 6КВ или 10КВ. Пумпе за дубоке бунаре које се разликују од оних из горепоменуте табеле у смислу напона и протока доступне су у нашој компанији. Пумпе за дубоке бунаре направљене од нодуларног гвожђа, бакра, 316, 304 и других специјалних материјала су доступне у нашој компанији. Спецификације производа су подложне промени у било ком тренутку без претходне најаве због текуће еволуције технологије. | |||||||
